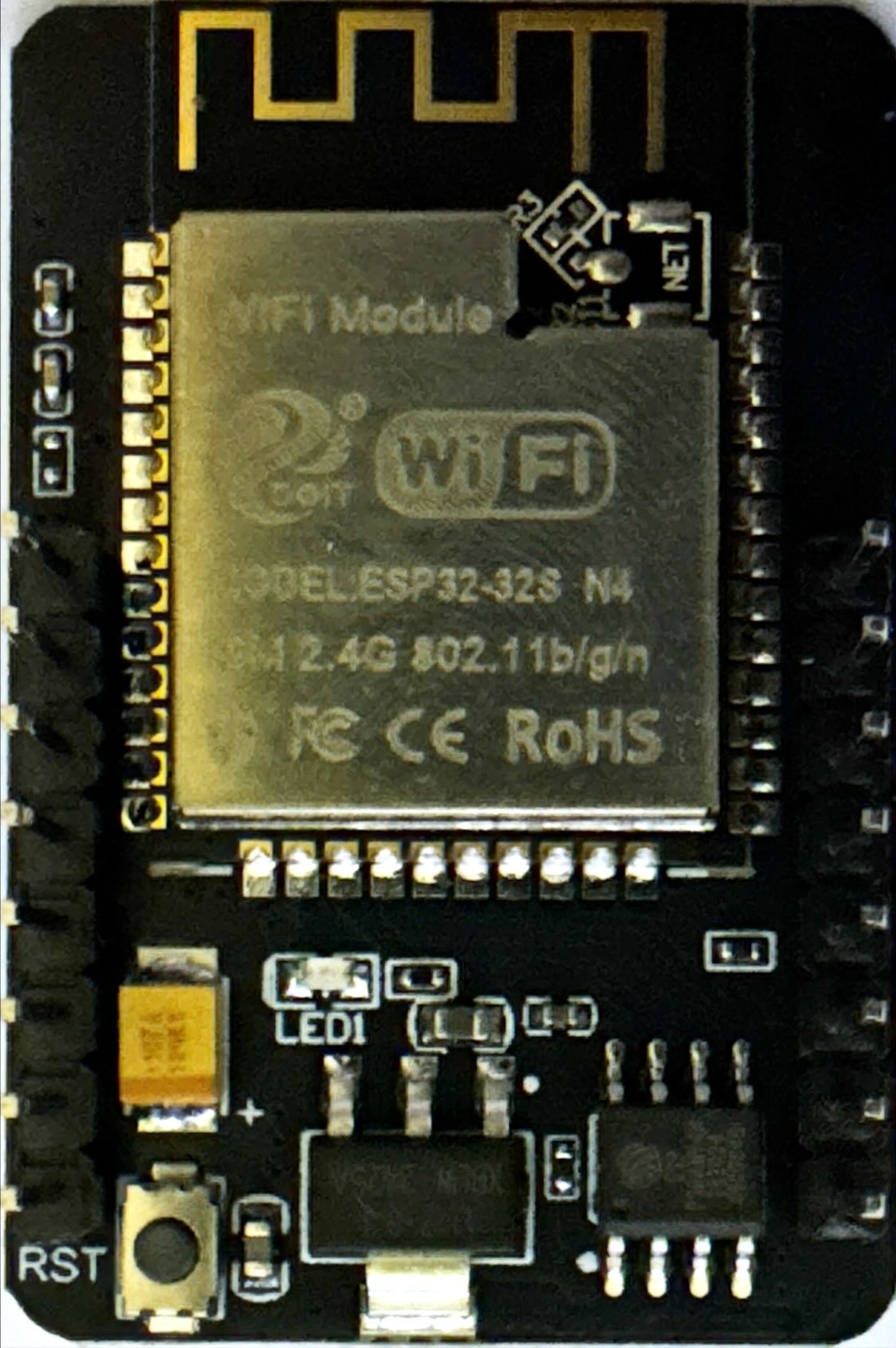

¶ La carte ESP32-CAM

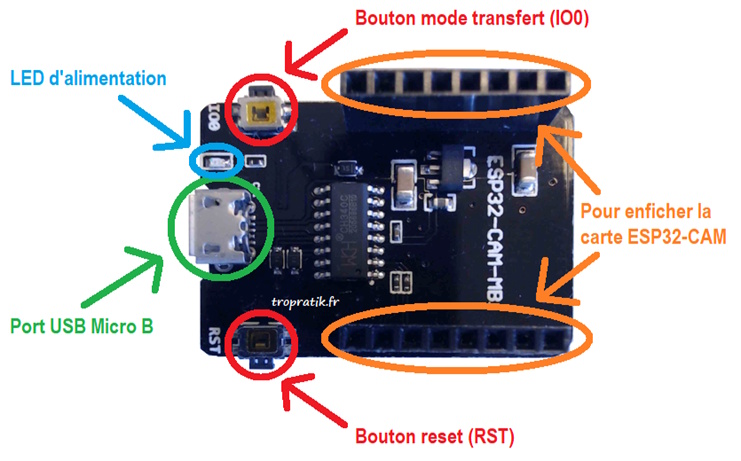

¶ Utilisation d’une interface USB (ESP-CAM-MB)
Cette carte ESP32-CAM-MB est destinée à recevoir un module ESP32-CAM à programmer qui sera enfiché directement sur cette carte. C’est un programmateur qui embarque :
- un convertisseur USB/TTL CH340C
- un connecteur USB Type Micro-B à relier avec un câble au port USB de votre PC.
¶ Configuration Arduino IDE

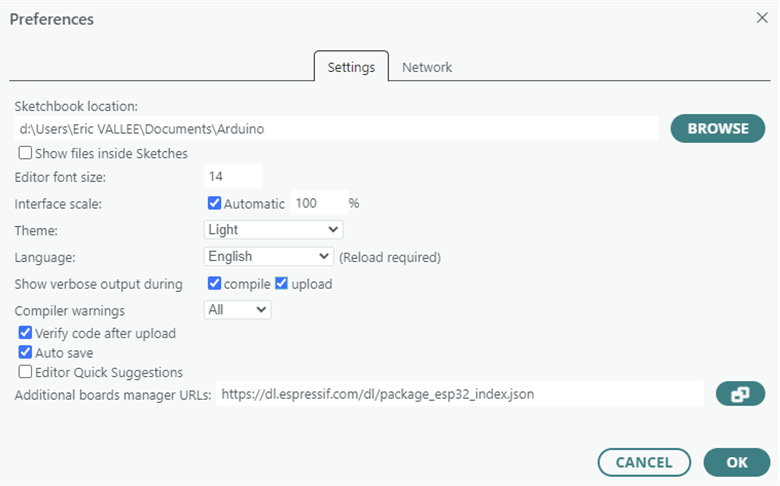

¶ Préférences
Ajouter la bibliothèque de cartes ‘espressif’ dans les url de préférences :
https://dl.espressif.com/dl/package_esp32_index.json

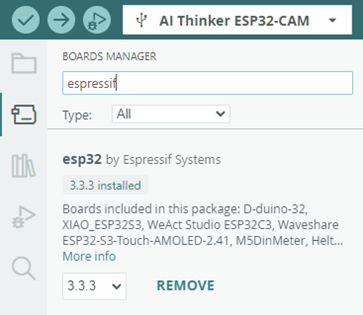

¶ Gestionnaire de cartes
Depuis le gestionnaire de carte ‘Board Manager’, installer les ESP32 Espressif.

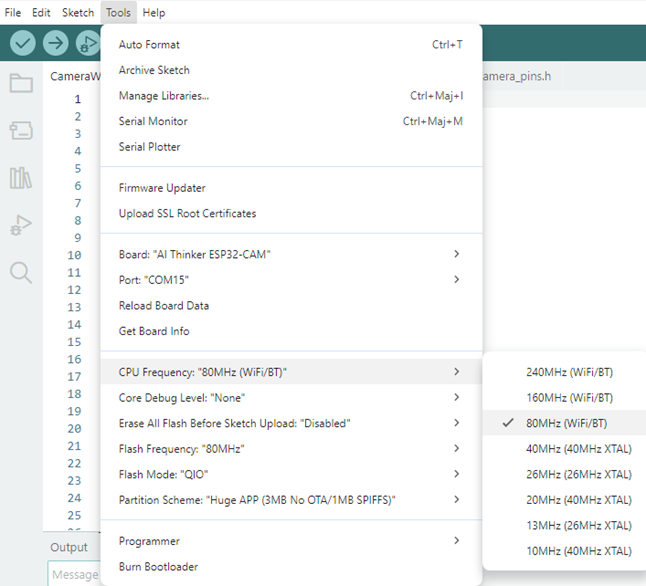

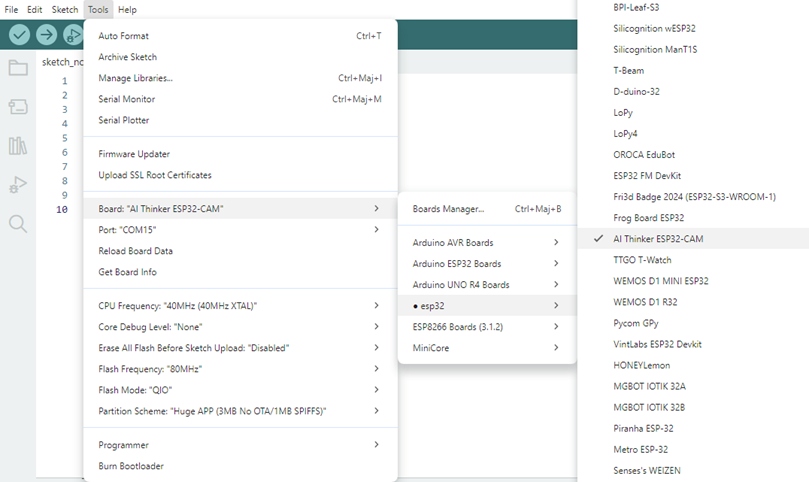

¶ Configurer la carte sur l’IDE
Type de carte ‘AI Thinker ESP32-CAM’
Fréquence CPU ‘80MHz (WiFi/BT)’

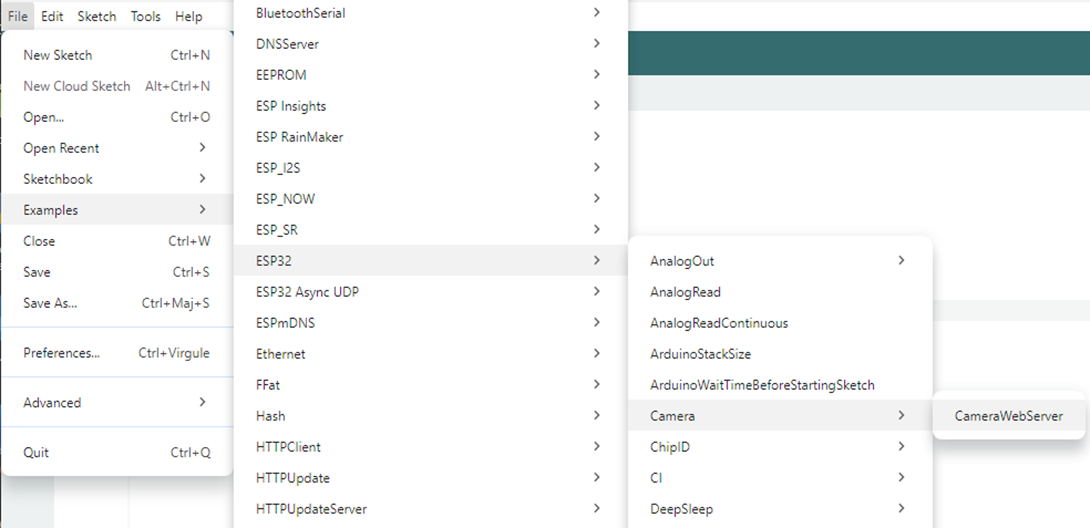

¶ Programme de test
¶ Modifier le programme pour correspondre à la carte ESP32-CAM
¶ Configurer l’accès WiFi dans le fichier « CameraWebServer.ino »
Remplacer les "**********" par les valeurs de votre réseau WiFi
// ===========================
// Enter your WiFi credentials
// ===========================
const char *ssid = "**********";
const char *password = "**********";
¶ Configurer le type de caméra dans le fichier « board_config.h »
Décommenter la ligne correspondant à votre modèle de caméra.
// ===================
// Select camera model
// ===================
//#define CAMERA_MODEL_WROVER_KIT // Has PSRAM
// #define CAMERA_MODEL_ESP_EYE // Has PSRAM
//#define CAMERA_MODEL_ESP32S3_EYE // Has PSRAM
//#define CAMERA_MODEL_M5STACK_PSRAM // Has PSRAM
//#define CAMERA_MODEL_M5STACK_V2_PSRAM // M5Camera version B Has PSRAM
//#define CAMERA_MODEL_M5STACK_WIDE // Has PSRAM
//#define CAMERA_MODEL_M5STACK_ESP32CAM // No PSRAM
//#define CAMERA_MODEL_M5STACK_UNITCAM // No PSRAM
//#define CAMERA_MODEL_M5STACK_CAMS3_UNIT // Has PSRAM
#define CAMERA_MODEL_AI_THINKER // Has PSRAM
//#define CAMERA_MODEL_TTGO_T_JOURNAL // No PSRAM
//#define CAMERA_MODEL_XIAO_ESP32S3 // Has PSRAM
// ** Espressif Internal Boards **
//#define CAMERA_MODEL_ESP32_CAM_BOARD
//#define CAMERA_MODEL_ESP32S2_CAM_BOARD
//#define CAMERA_MODEL_ESP32S3_CAM_LCD
//#define CAMERA_MODEL_DFRobot_FireBeetle2_ESP32S3 // Has PSRAM
//#define CAMERA_MODEL_DFRobot_Romeo_ESP32S3 // Has PSRAM
¶ Exécution
17:08:20.906 ->
17:08:20.906 -> rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT)
17:08:20.943 -> configsip: 0, SPIWP:0xee
17:08:20.943 -> clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00
17:08:20.943 -> mode:DIO, clock div:1
17:08:20.943 -> load:0x3fff0030,len:4980
17:08:20.943 -> load:0x40078000,len:16612
17:08:20.943 -> load:0x40080400,len:3480
17:08:20.943 -> entry 0x400805b4
17:08:21.797 ->
17:08:22.186 -> WiFi connecting............
17:08:28.216 -> WiFi connected
17:08:28.216 -> Camera Ready! Use 'http://192.168.0.78' to connect

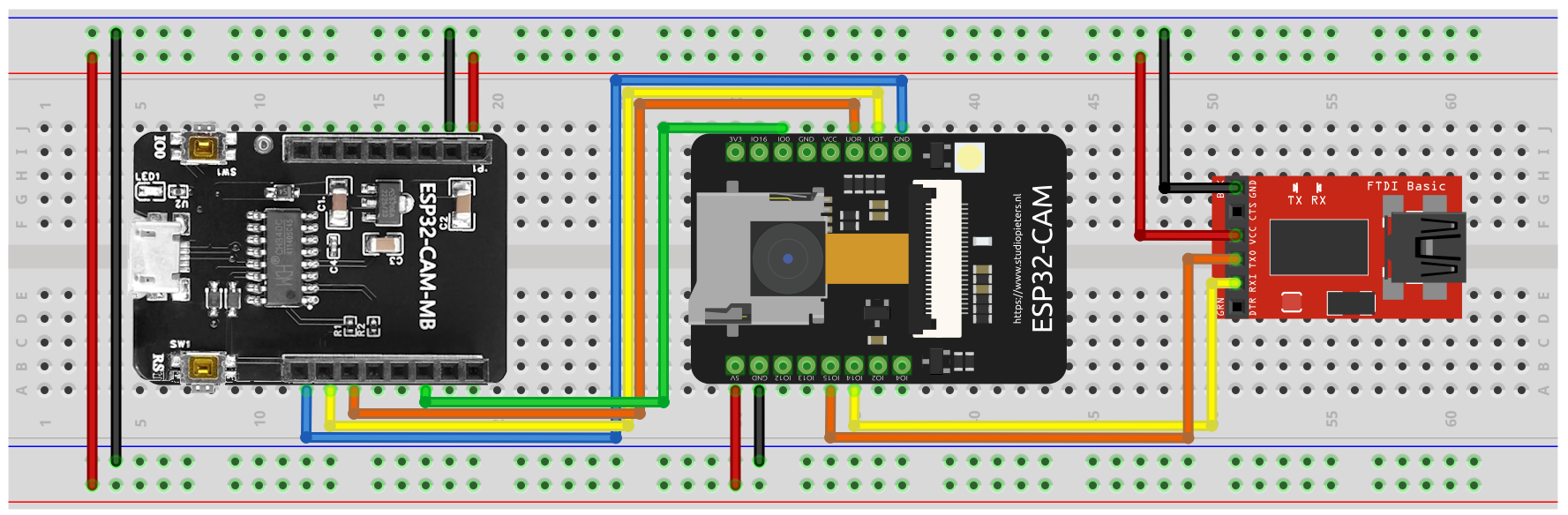

¶ Exploitation des IO
#define RXD1 14
#define TXD1 15
void setup() {
Serial1.begin(115200, SERIAL_8N1, RXD1, TXD1);
Serial1.println();
Serial1.println("serial1 test Rx pin 14 Tx pin 15");
}
void loop() {
}
